Ασφάλειες PS5 για επισκευή μητρικής

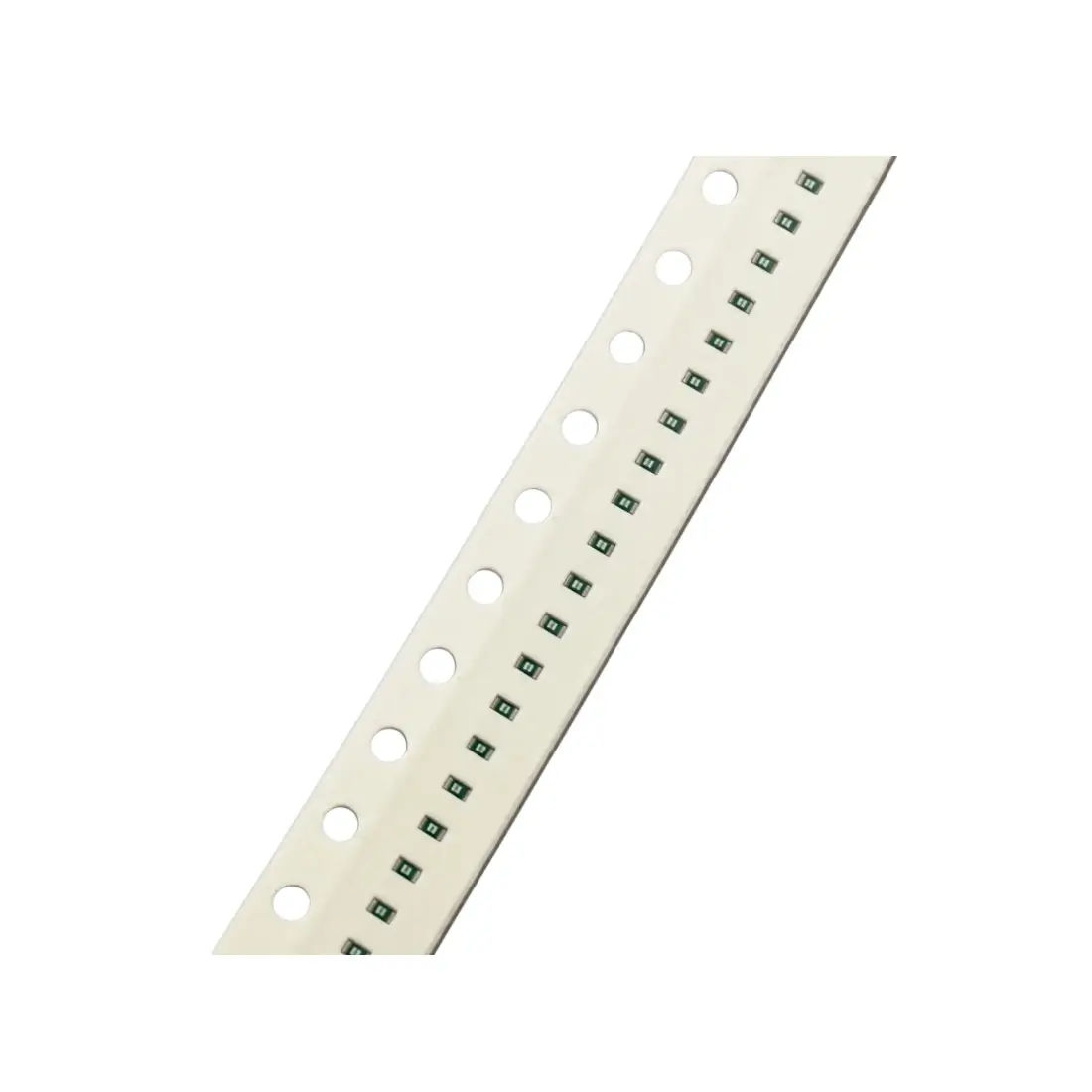

Οι μητρικές του PlayStation 5 έχουν πολλές μικρές ασφάλειες SMD που προστατεύουν τα κυκλώματα από υπερένταση. Όταν κάποια καεί, συνήθως λόγω βραχυκυκλώματος ή υπέρτασης, το κομμάτι της πλακέτας που προστατεύει μένει χωρίς ρεύμα και η κονσόλα μπορεί να μην ανάβει ή να μη λειτουργεί σωστά. Αυτές οι ασφάλειες PS5 είναι ίδιας τιμής με τις εργοστασιακές στη θέση F7001 και στις υπόλοιπες θέσεις του πίνακα παρακάτω.
Σε ποιες θέσεις τοποθετούνται ανά μητρική
Κάθε μητρική έχει ασφάλειες διαφορετικών τιμών, και η ίδια θέση δεν έχει πάντα την ίδια ασφάλεια σε όλα τα μοντέλα. Για παράδειγμα, η F3501 είναι συμβατή στις EDM-033 και EDM-040, αλλά όχι στις παλαιότερες. Γι’ αυτό τοποθετήστε τις ασφάλειες PS5 μόνο στις θέσεις του πίνακα, ανάλογα με τον κωδικό EDM που είναι τυπωμένος στη μητρική σας:
| Μητρική PS5 | Συμβατές θέσεις στην πλακέτα |
|---|---|
| EDM-010 | F5401, F5402, F7001 |
| EDM-020 | F7001 |
| EDM-030 | F7001, F7002, F7003, F7501, F7502 |
| EDM-033 | F3501, F3502, F7001, F7002, F7003, F7102, F7502 |
| EDM-040 (PS5 Slim) | F3501, F3503, F7001, F7002, F7003, F7004, F7005 |
Προσοχή στις F5401 και F5402: ταιριάζουν μόνο στη μητρική EDM-010. Στις EDM-030 και EDM-033 οι ίδιες θέσεις έχουν ασφάλειες διαφορετικής τιμής, όπως και η F5401 στην EDM-040. Αντίστοιχα, οι F7002 και F7003 ταιριάζουν στις EDM-030, EDM-033 και EDM-040, αλλά όχι στις EDM-010 και EDM-020.
Οι θέσεις που δεν αναφέρονται στον πίνακα έχουν ασφάλειες διαφορετικής τιμής και δεν πρέπει να αντικατασταθούν με αυτές.
Αν η θέση που χρειάζεστε δεν υπάρχει στον πίνακα, για παράδειγμα η F7002 στην EDM-010, δείτε τις SMD ασφάλειες μητρικής PS5 για F3501 F3502 F5401 F5402 F7002 F7003 F7501.
Πριν τοποθετήσετε τις ασφάλειες PS5
- Μια καμένη ασφάλεια σπάνια είναι η αρχική αιτία της βλάβης. Συνήθως έχει καεί επειδή υπάρχει βραχυκύκλωμα σε κάποιο άλλο εξάρτημα. Βρείτε και διορθώστε το βραχυκύκλωμα πρώτα, αλλιώς η νέα ασφάλεια θα καεί κι αυτή
- Μετρήστε με πολύμετρο για συνέχεια, ώστε να επιβεβαιώσετε ποια ασφάλεια έχει κοπεί
- Το γράμμα πάνω στην ασφάλεια (π.χ. T ή παύλα) διαφέρει ανάλογα με τον κατασκευαστή, ακόμα και για την ίδια ασφάλεια. Βασιστείτε στη θέση και στον πίνακα, όχι στη σήμανση
- Λόγω του πολύ μικρού μεγέθους, η τοποθέτηση γίνεται με σταθμό θερμού αέρα ή λεπτή μύτη κολλητηριού και μεγεθυντικό φακό ή μικροσκόπιο
Ασφάλειες PS5: συμβατότητα με λίγα λόγια
- Κύρια θέση: F7001 (υπάρχει σε όλες τις συμβατές μητρικές)
- Συμβατές μητρικές: EDM-010, EDM-020, EDM-030, EDM-033, EDM-040 (PS5 Slim)
- Τύπος: SMD ασφάλειες PS5 για τοποθέτηση στην πλακέτα
Ο κωδικός EDM είναι τυπωμένος πάνω στη μητρική πλακέτα. Ελέγξτε τον πριν την παραγγελία και συγκρίνετέ τον με τον πίνακα θέσεων.
