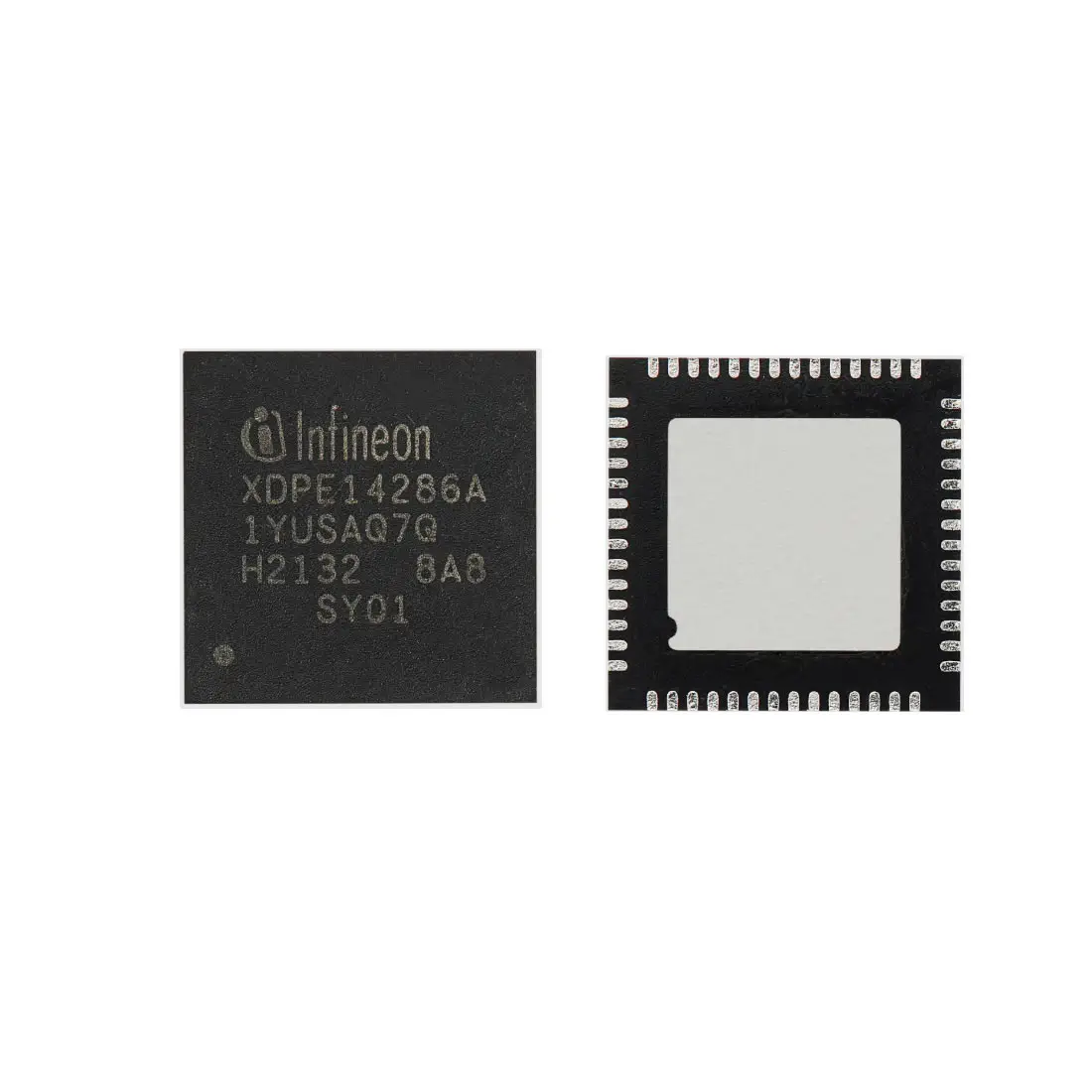

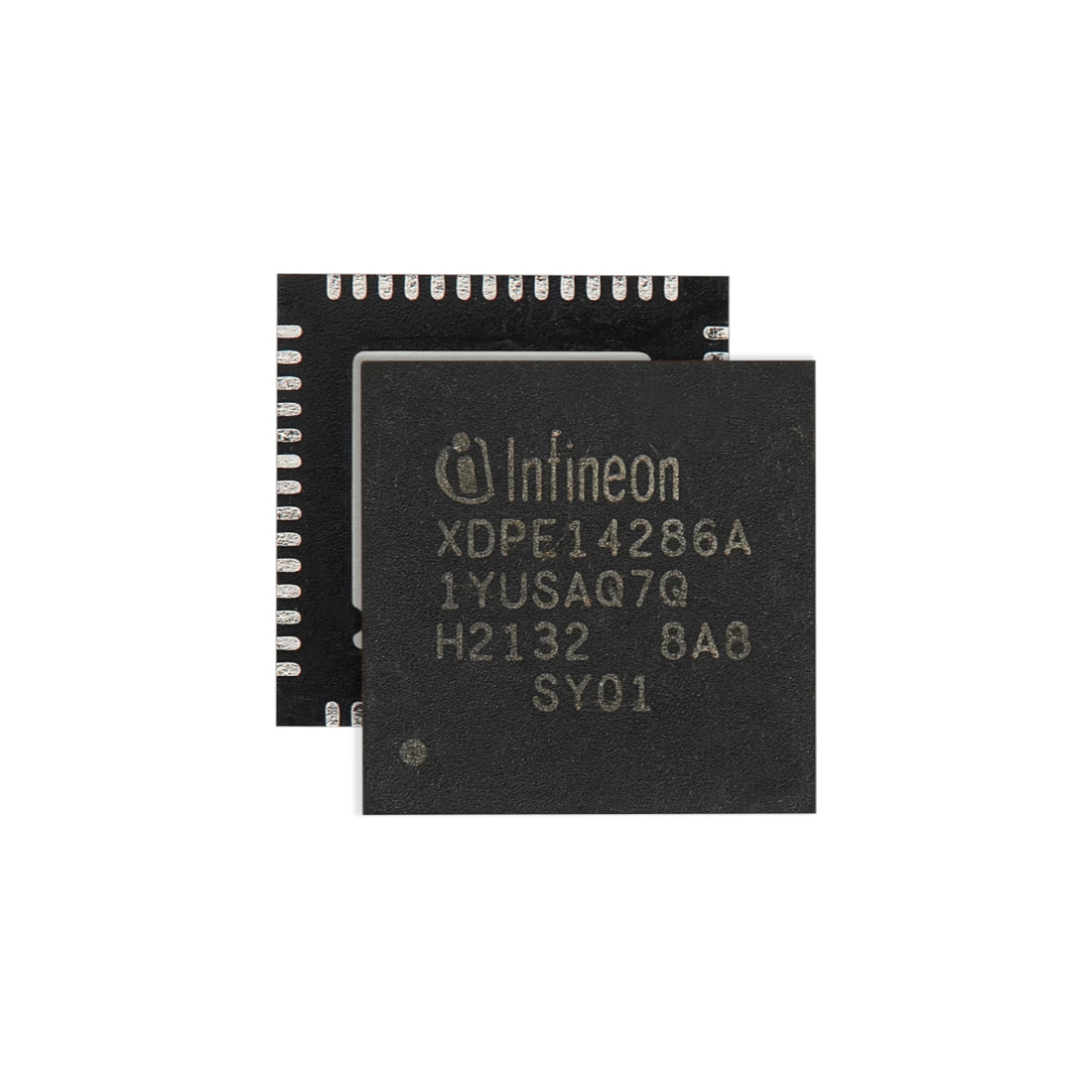

XDPE14286A PS5 PWM Controller IC — το ολοκληρωμένο κύκλωμα (IC) ελέγχου τροφοδοσίας της Infineon, τοποθετημένο πάνω στην κεντρική πλακέτα (motherboard) του PlayStation 5, υπεύθυνο για τη ρύθμιση και σταθεροποίηση της τάσης προς τον κύριο επεξεργαστή (APU).
Το chip αυτό βρίσκεται δίπλα στον APU, στο κύκλωμα τροφοδοσίας πολλαπλών φάσεων (VRM), και είναι υπεύθυνο για τη σωστή κατανομή ρεύματος σε κάθε φάση, εξασφαλίζοντας σταθερή τάση προς τον επεξεργαστή ακόμα και υπό απαιτητικό φορτίο. Χωρίς σωστή λειτουργία αυτού του controller, ο επεξεργαστής δεν λαμβάνει σταθερή τροφοδοσία, κάτι που μπορεί να οδηγήσει σε σοβαρά προβλήματα λειτουργίας ή πλήρη αδυναμία εκκίνησης της κονσόλας.
Βλάβες ή διακοπτόμενη λειτουργία, τυχαίο restart, αδυναμία εκκίνησης (no power / no boot), απώλεια εικόνας μετά από λίγα λεπτά χρήσης, ή γενικότερα θέματα σταθερότητας στο PS5 σχετίζονται συχνά με αστοχία σε αυτό ή σε γειτονικά VRM chips πάνω στη μητρική. Η αντικατάσταση του συγκεκριμένου IC αποτελεί μια από τις πιο συχνές επεμβάσεις σε επαγγελματικά εργαστήρια επισκευής κονσολών, ειδικά σε περιπτώσεις όπου η κονσόλα δεν ανάβει καθόλου, σβήνει απρόοπτα κατά τη χρήση, ή εμφανίζει κωδικούς σφάλματος σχετικούς με APU VRM power fail.
Τι είναι το XDPE14286A PS5 chip
Πρόκειται για digital multi-phase PWM controller, σχεδιασμένο από την Infineon για εφαρμογές υψηλής ισχύος όπου απαιτείται ακριβής έλεγχος πολλαπλών φάσεων τροφοδοσίας. Στο PS5, αναλαμβάνει να συντονίζει τη ροή ρεύματος από τη γραμμή 5V προς τα VRM modules και τελικά προς τον επεξεργαστή, διατηρώντας σταθερή τάση ακόμα και σε απότομες αλλαγές φορτίου, όπως συμβαίνει σε απαιτητικά παιχνίδια ή κατά τη μετάβαση από αναμονή σε πλήρη λειτουργία.
Συνήθη συμπτώματα βλάβης
Τεχνικοί επισκευής αναφέρουν πως προβλήματα σε αυτό το chip συχνά εμφανίζονται ως: κονσόλα που δεν ανάβει καθόλου (dead board), LED που ανάβει στιγμιαία και σβήνει αμέσως, μπλε/λευκό φως για ένα δευτερόλεπτο και μετά shutdown, τυχαία restarts κατά τη διάρκεια παιχνιδιού, ή αστάθεια τροφοδοσίας που εμφανίζεται μετά από πτώση της κονσόλας, διαρροή υγρού μετάλλου (liquid metal) στην περιοχή του APU, ή προηγούμενη ηλεκτρική βλάβη. Σε αρκετές περιπτώσεις, η αστοχία αφορά συγκεκριμένη φάση του VRM κυκλώματος και όχι απαραίτητα ολόκληρο το IC, γι’ αυτό συνιστάται πάντα προσεκτική διάγνωση πριν την αντικατάσταση.
Χαρακτηριστικά
- Κατασκευαστής: Infineon
- Τύπος: PWM Digital Multi-phase Controller
- Εφαρμογή: Power delivery / VRM στην κεντρική πλακέτα (motherboard) του PS5
- Θέση: Δίπλα στον APU, στο κύκλωμα τροφοδοσίας πολλαπλών φάσεων
- Κατάλληλο για επαγγελματική επισκευή σε επίπεδο chip-level (SMD rework)
Συμβατότητα
Το XDPE14286A PS5 chip χρησιμοποιείται στην κεντρική πλακέτα μοντέλων PlayStation 5 (Disc & Digital Edition), καθώς και σε αναθεωρήσεις όπως η EDM-010 και EDM-030. Συνιστάται επιβεβαίωση του ακριβούς part number στη μητρική σας πριν την αγορά, καθώς μπορεί να υπάρχουν διαφοροποιήσεις ανά αναθεώρηση (revision) πλακέτας. Μπορείτε να δείτε το επίσημο datasheet της Infineon για πλήρεις τεχνικές προδιαγραφές του controller.
Τοποθέτηση και επισκευή
Η αντικατάσταση chip απαιτεί εξειδικευμένο εξοπλισμό microsoldering / rework station και εμπειρία σε SMD επισκευές, καθώς πρόκειται για QFN πακέτο με ακροδέκτες κάτω από το σώμα του chip, χωρίς ορατά pins στο πλάι. Πριν την αντικατάσταση, συνιστάται έλεγχος με πολύμετρο ή θερμική κάμερα για επιβεβαίωση ότι η βλάβη εντοπίζεται πράγματι σε αυτό το IC και όχι σε γειτονικά VRM modules ή στον ίδιο τον APU. Η τοποθέτηση συνιστάται να γίνεται αποκλειστικά από επαγγελματία τεχνικό με εμπειρία σε επισκευές μητρικών κονσολών, ώστε να αποφευχθεί περαιτέρω βλάβη στην πλακέτα.
